解決PKPM節點標高不同方法：

很多設計師在建模過程中對結構存在不同的標高時，可能較為習慣的使用PKPM中的上節點高功能，通過采用上節點高、梁頂標高或者柱頂標高等命令進行模型的一系列的調整，但是建模的時候應該需要注意的是，當在本層設置好了柱頂的上節點高，一定要注意也要調整下和上層相連的對應的柱子的柱底標高，保證上下柱端的連接要正確；同樣的如果調整了本層的柱底標高，也需要注意下層柱的柱頂的節點標高與本層的柱底標高相協調。這樣才能避免我們在PKPM軟件有限元模型轉化時，程序會提示上層柱懸空或者柱重疊的情況，以前老版本的PKPM軟件中對于柱的懸空或者柱重疊都將造成結構計算的不正確。文章源自四五設計網-http://www.133122.cn/32197.html

文章源自四五設計網-http://www.133122.cn/32197.html

文章源自四五設計網-http://www.133122.cn/32197.html

圖13?右側部分柱頂上節點抬高　　　　　　　　　圖14?模型中右側部分柱存在重疊區域文章源自四五設計網-http://www.133122.cn/32197.html

新版本PKPM程序中對于設計師在抬高了下層柱頂節點高而忘記調整上層柱底標高時，也就是針對有柱重疊的情況下，如上圖13、圖14所示，調整了下層，而上層沒有進行調整，樓層組裝的時候，存在了部分重疊，新版程序為了避免重疊區域轉為計算模型時產生短柱，自動將對上下層柱之間進行銜接處理，也就是針對圖14的情況，程序會自動將上層柱底標高作相應的抬高，如下圖15所示。文章源自四五設計網-http://www.133122.cn/32197.html

文章源自四五設計網-http://www.133122.cn/32197.html

圖15?程序對柱重疊情況自動處理文章源自四五設計網-http://www.133122.cn/32197.html

目前在SATWE程序中對柱重疊情況，程序僅可自動對上層柱抬高與下層柱頂進行銜接處理；而針對柱懸空的情況，目前程序還未進行自動銜接處理，這種情況需要設計師在建模的過程中避免出現，最終建模模型后，設計師也要一定關注下SATWE中的有限元模型是否正確。文章源自四五設計網-http://www.133122.cn/32197.html

4?PKPM程序中的節點標高處理二文章源自四五設計網-http://www.133122.cn/32197.html

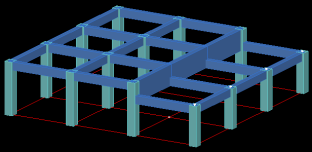

首先以一簡單模型闡述該問題，如下圖16所示，中間的縱向梁頂標高進行抬高，這種情況在實際的設計中也會經常遇到。同樣我們進行轉入SATWE模塊后進行數據生成，生成完畢后查看有限元模型如圖16所示。文章源自四五設計網-http://www.133122.cn/32197.html

　?

圖16?相交梁頂標高不同　　　　　　　　　　　圖17?梁頂標高不同時的計算模型

由圖17可以看出，在實際工程中對多梁相交的無墻無柱節點，當所有相交梁的梁頂標高不統一時，但是相交的梁截面有所重合的前提下，在進行SATWE計算模型轉換的時候，生成的計算模型將統一取較高的梁端標高值。而在PKPM的新版本程序V4中，加入了如下參數，如圖18所示，當勾選該參數后，在進行有限元模型數據生成，此時查看模型如圖18所示，此時中間的大梁面內引入剛性桿來與周邊標高不同的梁進行連接。

圖18?SATWE總信息參數　　　　　　　　　　　圖19?深梁的剛性桿模擬

對于V4版本SAWTE中的該參數，我們設計師在實際的工程中經常會用到，比如下圖20中的一梁托雙板的問題，默認的情況SATWE生成的有限元模型如圖21所示，此時對于頂標高不同的梁相交節點，當該節點處無柱或者無墻相連的時候，均以較高梁頂標高為準，相交的其他梁自動進行抬高；而對于頂標高不同的梁相交節點，當存在柱相交的時候，其他梁頂標高不變，最終處理結果即圖20所示。

　?

圖20?梁托雙板模型　　　　　　　　　　　　圖21?默認的梁托雙板模型

在SATWE參數中勾上“樓板按有限元方式進行設計”參數后，生成的有限元模型如圖22所示，此時SATWE中也是引入剛性桿來調整中間大梁兩側的樓板高低不同的情況。使得不同標高處的樓板都處于水平狀態，但程序處理后形成短柱，實際上由于梁高較高，這段短柱是不存在的，最好是在建模階段將模型按照平層處理，進行合理的簡化。

圖22?程序處理后的有限元模型

以上就是相關的解答了，希望能夠幫助到你！
