效果如下圖

文章源自四五設計網-http://www.133122.cn/2988.html

●操作方法文章源自四五設計網-http://www.133122.cn/2988.html

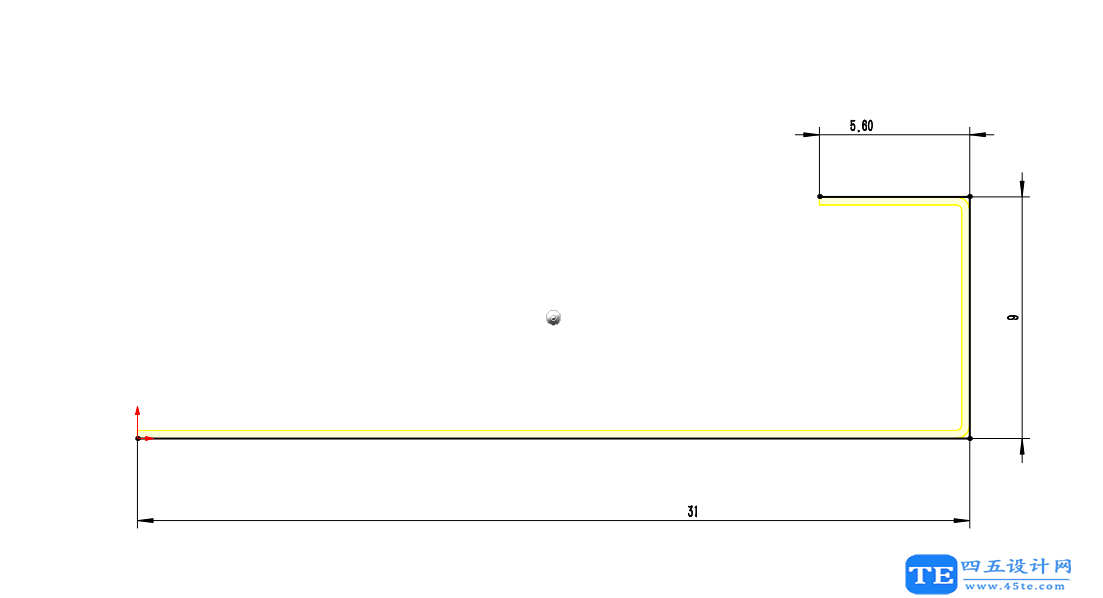

第1步：打開SW在鈑金模塊下使用基體法創建如下草圖（如下圖所示）文章源自四五設計網-http://www.133122.cn/2988.html

文章源自四五設計網-http://www.133122.cn/2988.html

第2步：設定料厚為0.3mm。內R角為0.2mm，厚度生成方向向內，拉伸方向?yàn)閮蓚?cè)對稱，長度為22.5mm（如下圖所示）文章源自四五設計網-http://www.133122.cn/2988.html

文章源自四五設計網-http://www.133122.cn/2988.html

第3步：選右側邊線添加邊線法蘭，參數如下圖所示文章源自四五設計網-http://www.133122.cn/2988.html

文章源自四五設計網-http://www.133122.cn/2988.html

文章源自四五設計網-http://www.133122.cn/2988.html

第4步：選右側的基準面，將右側的邊線法蘭鏡像的左側，參數如下圖：文章源自四五設計網-http://www.133122.cn/2988.html

第5步：在前面的邊添加邊線法蘭，如圖所示

?第6步：在頂面繪制如下草圖切除板厚得到所圖所示效果。

第7步：在目標面添加以下模具。參數結果如下圖所示

第8步：完成的模型發送到KS中渲染得到效果如下圖所示！
